Русская раскладка целиком
Дополнительная колонка справа оставляет место для «Ъ» и остальных букв русской раскладки. Их не нужно переносить на другой слой. Привычное расположение сохраняется с небольшими исключениями.
No Compromise
65% Split Keyboard
Русская раскладка помещается целиком, включая «Ъ».
Буквы остаются на привычных местах — с минимумом изменений при переходе на сплит.
01 — ФОРМА
Не удалось показать 3D-модель.
Открыть студию ракурсов ↗Низкий корпус. Цвет печати — на выбор.
Скачать корпус- Свитчи
- Choc v1 / v2
- Кейкапы
- Под выбранные свитчи
- Подключение
- Донгл или левая половинка
- Энкодеры
- EC11 · правый опционально
02 / УСТРОЙСТВОКОРПУС И ПЛАТА
Два профиля корпуса

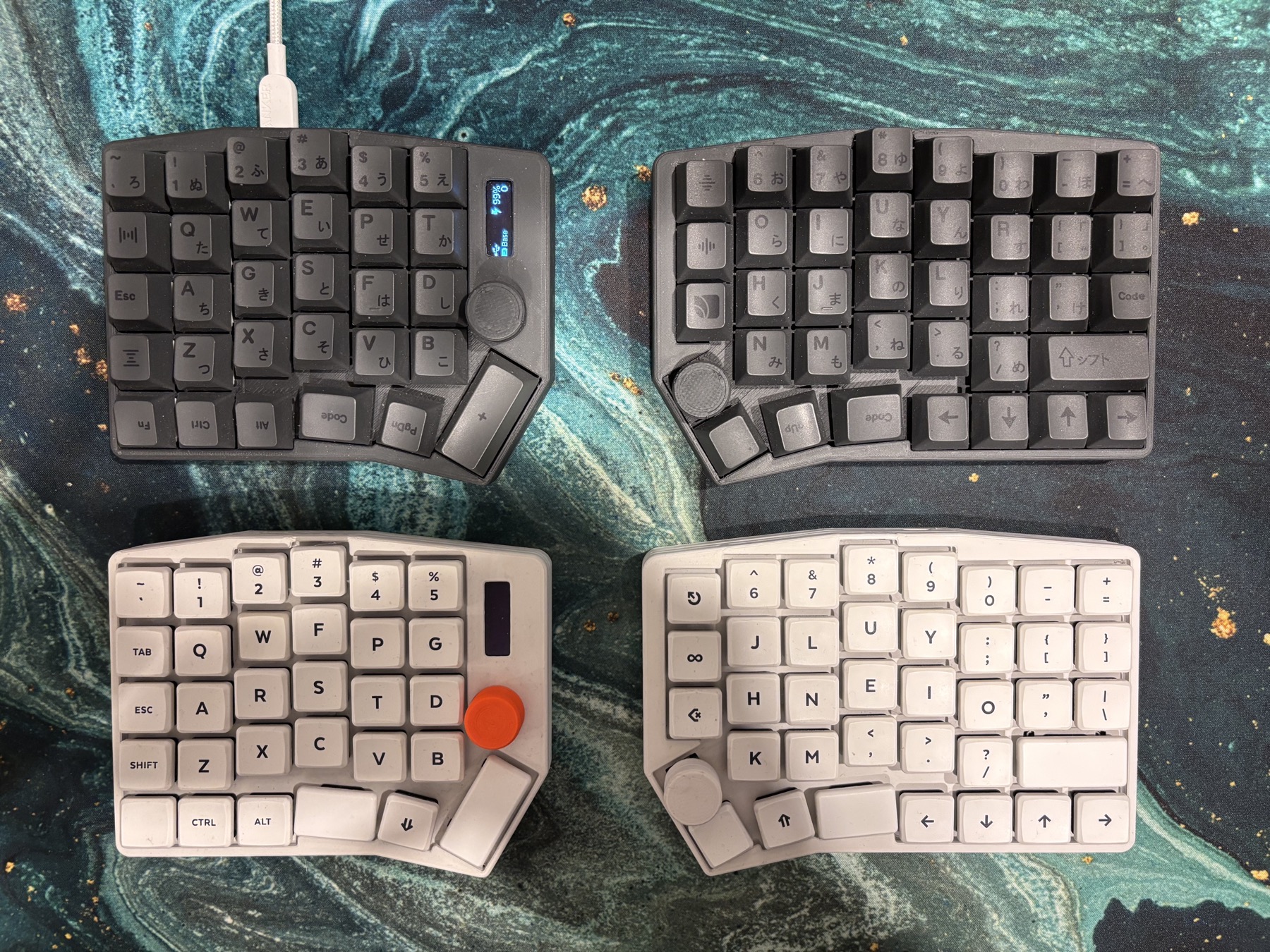

Низкий профиль под Choc v1 или v2 и стандартный под MX. Кейкапы подбираются под свитчи, цвет корпуса — под выбранный пластик. MBK и Cherry на фото — примеры сборок автора.
Варианты управления
В показанной сборке слева — большая клавиша и крутилка под экраном. Правая крутилка опциональна: плата поддерживает варианты кнопок и энкодеров. Обе версии могут работать через донгл или с левой центральной половинкой.
Одна плата для двух сторон
Для левой половинки отделяется крайняя колонка. Если заказать пять одинаковых плат, получится две клавиатуры и одна запасная плата. Например, можно собрать себе и другу.
03 / ИМЯ И МЕСТО
Из Красноярска.
С сибирским характером.
Такмак — скала рядом с родным городом автора. Её имя стало названием клавиатуры, а топография — рисунком на плате.
На сайте используется тот же рисунок, что и на шелкографии платы.
Скачать рисунок SVG
04 / СБОРКАСохранить руководство ↓
Сборка
Компоненты, подготовка корпуса, плата и прошивка. Полный BOM и пошаговые фотографии будут добавлены.
01Выбрать профиль и компоненты
Выбери профиль корпуса и свитчи, затем подбери к ним кейкапы. Нижние части корпуса универсальные. В сборках автора стоят Choc v1 с MBK и Kailh MX с кейкапами Cherry — это примеры, а не обязательные комплекты.
| Компонент | Низкий | Стандартный |
|---|---|---|
| Свитчи | Choc v1 / v2 | MX-совместимые |
| Кейкапы | На выбор, под выбранные свитчи | |
| Контроллеры · 2 шт. | SuperMini nRF52840 или другие совместимые с nice!nano | |
| Аккумуляторы · 2 шт. | EEMB 383454LC · LiPo · 3,7 В · 720 мА·ч · разъём JST | |
| Центральное устройство | Отдельный донгл или левая половинка — задаётся прошивкой | |
| Энкодеры | EC11 с нажатием; правый — опционально | |
| Экран слева | OLED 0,91″ · 128×32 · I²C | |
Контроллер и аккумулятор — по одному на половинку. Отдельный донгл, если выбран, добавляется к этому комплекту. EEMB 383454LC — модель аккумулятора, указанная автором; замену подбирают по габаритам корпуса. В BOM добавим hotswap-гнёзда, крепёж и reset-кнопку. Посадки выбранных свитчей и кейкапов нужно сопоставить с ревизией платы и корпусом.
02Подготовить корпус
Скачай комплект своего профиля. Внутри — оригинальные STEP и STL для слайсера: верх и дно обеих половинок, reset-кнопки и крутилки. Размеры STL заданы в миллиметрах.
В низком профиле крутилка Low Profile Screen ставится слева, Low Profile Button — справа, если выбран энкодер. Для стандартного профиля используется Regular: один или два экземпляра по комплектации. Цвет печати любой.
Проверь масштаб, ориентацию деталей на столе и соответствие своей плате до печати полного комплекта. Материал, допуски и настройки печати пока не зафиксированы.
03Подготовить плату и выбрать посадки
Универсальная плата используется для обеих сторон. В левой конфигурации лишняя колонка отделяется; экран подключается на левой половинке. Сначала сверь ревизию и ориентацию платы.
В 3D показана длинная клавиша большого пальца слева, отдельная клавиша и EC11 справа. Это один из вариантов; правая крутилка опциональна. Совмещённые посадки предусматривают альтернативы, а не одновременную установку всех компонентов.
Карта пайки по сторонам, точная линия отделения и фото этапов будут добавлены после сверки с изготовленной платой. Исходники 3.1 сейчас предназначены для изучения и доработки.
04Разобраться с RGB-перемычками
В проверенной схеме 3.1 перемычки JP1–JP5 обходят части цепочки RGB. Для работы клавиш без RGB они не требуются.
| Перемычка | Обходит LED |
|---|---|
| JP1 | D72, D40, D48 |
| JP2 | D65 |
| JP3 | D62 |
| JP4 | D56 |
| JP5 | D80 |
Если участок используется — обход разомкнут. Если пропущен — обход замыкается, а соответствующие LED не устанавливаются либо изолируются. Замыкать обход поверх работающих LED нельзя: он соединит выходы данных.
Это назначение перемычек по схеме, а не готовая таблица «левая / правая». Конкретный набор зависит от выбранных деталей и отделённых частей платы.
05Настроить ZMK
Для обоих профилей можно выбрать отдельный донгл или левую центральную половинку — это определяется прошивкой. У автора низкопрофильная сборка работает с донглом, стандартная — с левой центральной половинкой.
Буквенные раскладки на фотографиях различаются. Подписи в 3D показывают сборки автора. Свою раскладку задай в keymap; русские буквы помещаются без переноса на дополнительные слои.
Модуль Takmak для ZMK ↗Готовые бинарные файлы не предлагаются: версии исходников ещё не сопоставлены с прошивками реальных устройств.
06Проверить и закрыть корпус
До окончательной сборки проверь каждую клавишу, нажатие и оба направления энкодеров, экран и связь половинок с центральным устройством.
Примерь плату к корпусу, проверь свободный ход клавиш и reset-кнопок, зазоры крутилок. После установки дна повтори проверку. Пошаговые фотографии внутренней сборки и схема крепежа пока готовятся.
05 / ФАЙЛЫИСХОДНИКИ И МОДЕЛИ
Файлы
Модели для печати, исходники платы и модуль ZMK. В архивах корпусов есть обе половинки и модели крутилок; печатай детали для своей комплектации.
STEP + STLКорпус · низкий профильОбе половинки, reset-кнопки, две крутилки · 8 моделей
STEP + STLКорпус · стандартный профильОбе половинки, reset-кнопки, модель крутилки · 7 моделей
KICADУниверсальная плата 3.1 В разработкеPCB, схема и проект · без Gerber и внешних библиотек
ZMKИсходники прошивкиМодуль клавиатуры · конфигурация и keymap
О ревизиях. 3.0 — последняя изготовленная плата. 3.1 добавляет посадки под Choc hotswap и пока не изготовлена. Проверенный производственный архив 3.0 ещё не выделен.
Файлы аппаратуры — для некоммерческого использования, согласно исходному README. У прошивки и сторонних библиотек свои лицензии. Контрольные суммы ↗
